Anleitung zum Öffnen
des Gehäuses einer |
|
|
Als Dank für die tolle Hilfe bei der Reparatur im Saeco Support Forum habe ich eine bebilderte Anleitung zum Öffnen gemacht. Sollte etwas falsch oder schlecht verständlich sein, gebt mir bitte Bescheid, dann ändere ich das gerne ab. Da heute ja fast jeder eine Digitalkamera hat, empfehle ich allen Anfängern von allem was ihr zerlegt ein paar Bildchen von allen Seiten zu machen. Ihr seid vielleicht einmal sehr froh, wenn man schauen kann, wie es vorher ausgesehen hat. Schönen Gruß und viel Erfolg beim Schrauben |
|
|
!!! Wichtig: Alle Arbeiten
nur bei ausgestecktem Netzstecker durchführen, Arbeiten an elektrischen
Teilen nur durch Elektrofachkräfte durchführen lassen !!! |
|
|
|
Wasserbehälter und die Abdeckung vom
Bohnenbehälter abnehmen
Satzbehälter und das Abtropfgitter entfernen. Bei Bedarf die Brühgruppe entfernen. Ist diese blockiert: Anleitung |
|
|

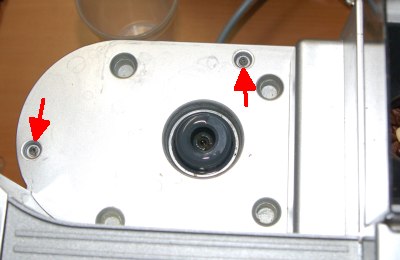

Die 2 Kreuzschlitzschrauben im Bohnenbehälter entfernen. Den Kaffee aus dem Bohnenbehälter evtl. mit einem Staubsauger restlos entfernen oder einfach ausschütten. |
 |
Torx T10 Schrauben unter dem
Wasserbehälter entfernen.
Diese ggf gegen passende Kreuzschlitzschrauben ersetzen. |
 |

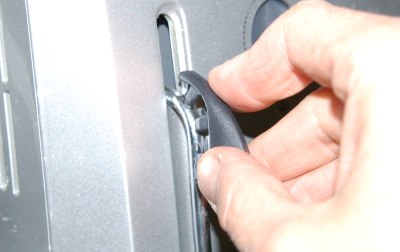

Den Mahlgradhebel durch lösen der zwei Plastiknasen mit einem kleinen Schraubendreher abheben. Am Besten ist es, wenn ihr davor die Stellung mit einem Filzstift auf der gelochten Scheibe markiert. |
 |

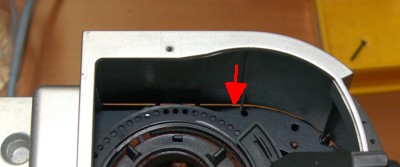

Bei manchen Modellen befindet sich hinter der Mahlgradscheibe noch eine Kreuzschlitzschraube die entfernt werden muss |
 |
Das Plastikteil am Dampfrohr entfernen |
|
|

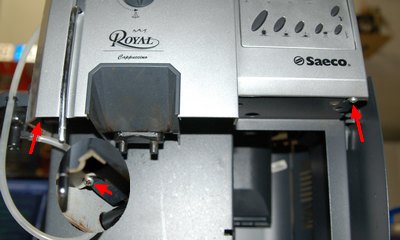

Die zwei Kreuzschlitzschrauben an der Front entfernen |
 |

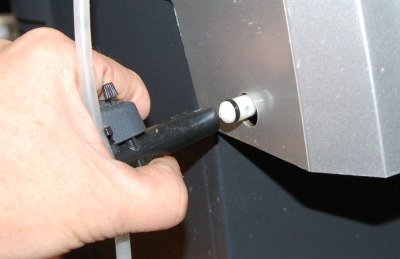

Den Cappuccinatore abziehen. Bei anderen Modellen
die Düse am Dampfrohr abbauen  |
 |

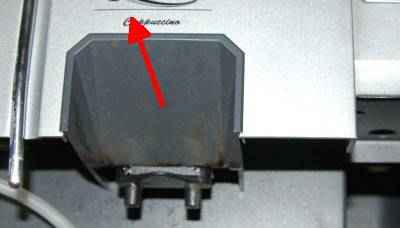

Die Plastikabdeckung nach vorne herausziehen. Bei manchen Modellen sieht die Abdeckung anders aus und ist von unten mit zwei Kreuzschlitz-Schrauben verschraubt. |
 |

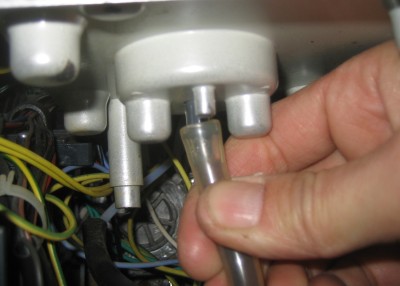

Das Gehäuse leicht nach oben anheben und den Schlauch vom Wassertankanschluss abziehen |
|
|
Das Gehäuse nach oben/vorne wegklappen, dabei auf das Dampfrohr und den Anschlusse für den Capuccinatoe (dieser kann weggedreht werden) achten |
|
|
Wenn ihr die Platine ausbauen wollt, markiert ihr am Besten alle Stecker. Auf der rechten Seite schreibe ich dann z.B. von oben beginnend R1 R2 R3 etc. und oben O1 O2 etc |
|
Für weitere Prüfungen im zerlegten Zustand ist das Testprogramm sehr hilfreich: Die Brühgruppe lässt sich mit der richtigen Anleitung aus dem Saeco-Support Forum problemlos zerlegen und reinigen. Eine Anleitung für das Mahlwerk
findet ihr hier:
Mahlwerk
zerlegen |
|
|
