Testmodus Saeco Royal Cappuccino


Um den Testmodus zu starten, muss die Maschine ausgeschaltet und das Heißwasserventil geschlossen sein.

Die beiden Tasten Espresso S3 und Wasser S5 gleichzeitig drücken und dabei das Gerät einschalten. Erst nach dem Einschalten beide Tasten loslassen. Das Gerät müsste sich jetzt, nach dem die Softwareversion kurz angezeigt wurde, im Testmodus befinden:

Mit den Funktionstasten sind folgende Funktionen möglich :

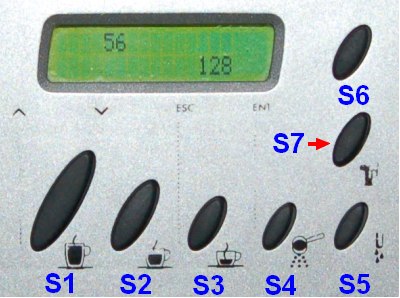

Die gedrückten Tasten werden im Display in der unteren Zeile links angezeigt (z.B. 1= Schalter 1 Kännchen)
In der oberen Zeile (56) werden die betätigten Microschalter und die Hallgeber der Turbinen angezeigt (siehe Tabelle ganz unten)
Unten rechts wird der Mahlstrom z.B. 128 (125-130 ist normal) angezeigt.


  S1 S2 S3 S4 S5 S6 S7

Kännchen

Kaffee

Espresso

Pulverkaffee

Wasser

Standby

Cappuccino
Brühgruppe hoch X
Brühgruppe runter   X
Mühle     X
Pumpe
Wasser
X         X
Pumpe
Dampf
X       X X
Dosierer       X
Heizung
große Heizschleife
  X     X
Heizung
kleine Heizschleife
    X   X
Heizung
Dampf
      X X
Temperaturanzeige
in C°
      X X X
Magnetventil
Dampf
  X       X
Magnetventil
Wasser
    X     X
Cappuccino
Ventil
            X
Magnetventil
Dampf/Wasser
Pumpe Wasser
      X   X
Magnetventil
Wasser
Pumpe Dampf
  X     X X
Magnetventil
Dampf
Pumpe Dampf
    X   X X
Wärmeplatte X       X



1 Brühgruppe befindet sich in Brühstellung
(Mikroschalter Brühstellung betätigt)
2 Brühgruppe befindet sich in Ruhestellung
(Mikroschalter Ruhestellung betätigt)
3 Mikroschalter Dosierer betätigt
4 Mikroschalter HWD-Ventil betätigt
5 Mikroschalter Satzbehälter betätigt
6 Mikroschalter Brühgruppe betätigt
7 Wassertank befüllt (Reedkontakt nicht betätigt)
8 Turbinenimpulse der Heißwasserpumpe (Anzeige sobald der Magnet
unter dem Sensor vorbei läuft)
9 Turbinenimpulse der Dampfpumpe (Anzeige sobald der Magnet
unter dem Sensor vorbei läuft) sehr selten




Der Testmodus wird durch Ausschalten der Maschine verlassen.
